LEWA 泵头技术

LEWA提供世界上最先进的泵技术。尤其是隔膜计量泵头,其专利技术不仅效率极高,同时还具有成本效益和安全性。



LEWA 泵头技术

任何类型的液体

泵头设计选项

  • 根据客户要求提供特殊材料,例如 2.4610、钛、塑料
  • 多种连接几何形状
  • 具有 CIP 和 SIP 功能
  • 卫生设计
  • 加热和冷却夹套
  • 用于熔化的全加热泵头(包括阀门
  • 用于极端温度的远程泵头设计
LEWA Technologies

泵头 M500 - 普遍适用于大流量

LEWA M500是一款带有液压驱动隔膜的泵头,由纯聚四氟乙烯(PTFE)制成,用途广泛。它主要用于大流量的 LEWA 工艺泵。

  • 密封 - 泵送流体或液压油不会泄漏
  • 计量精度高
  • 膜片使用寿命长
  • 可防止误操作和不允许的工作状态,从而实现出色的系统可用性。
  • 膜片可自由摆动,通用性强 - 可防止泵送流体中的灰尘或微粒进入。它也适用于悬浮液
  • 对隔膜进行连续监测,以便计划停机时间
  • 使用活塞环或磨削衬套进行柱塞密封,免维护
  • 适用于最高温度的特殊设计

技术数据

类型最大压力每泵扬程最大流量温度最大粘度
M500350 bar19 m³/h-50/+150 °C100,000 mPa∙s
Pump head M500

功能

M500被分为3个模块:

  • 液体通过A区进行输送。
  • B区是液压室,装有液压油。
  • C区用作液压流体的储存库,并进行降压。

多层隔膜(也称为夹层隔膜)将A区和B区隔开,同时用于将A区和B区与大气隔离。由于它是静态密封,因此可以认为泵头是密封的。B区和C区由一个活塞和多个液压阀分开,并可以对多层隔膜的工作状态进行连续监测。

泵头 M900 - 中等流量的泵扬程

LEWA M900 泵头配有纯 PTFE 材质的液压驱动隔膜和不锈钢材质的隔膜支架。其设计用途广泛。它可用于所有LEWA生态流量泵,也可用于LEWA工艺泵的平均流量。

  • 密封 - 泵送流体或液压油不会泄漏
  • 计量精度高
  • 通过膜片弹簧实现独一无二的抽吸能力
  • 膜片使用寿命极长
  • 绝对安全,可防止误操作和不允许的工作状态,从而实现出色的系统可用性。
  • 可自由摆动的隔膜使其具有通用性,可防止泵送流体中的灰尘或微粒进入。它也适用于悬浮液
  • 对隔膜进行连续监测,以便计划停机时间
  • 使用活塞环或磨削衬套进行柱塞密封,免维护
  • 适用于最高温度的特殊设计

技术数据

类型最大压力最大流量
每个泵头的最大流量
温度最大粘度
M900500 bar6 m³/h-20/+150 °C100,000 mPa∙s
Pump head M900

功能

M900被分为3个模块:

  • 液体通过A区进行输送。
  • B区是液压室,装有液压油。
  • C区用作液压流体的储存库,并进行降压。

多层隔膜(也称为夹层隔膜)将A区和B区隔开,同时用于将A区和B区与大气隔离。由于它是静态密封,因此可以认为泵头是密封的。B区和C区由一个活塞和多个液压阀分开,并可以对多层隔膜的工作状态进行连续监测。

泵头 M800 - 在高压下性能可靠

LEWA M800系列隔膜泵头的设计原理与久经考验的M500系列泵头相同。这些泵头配有可自由摆动的 PTFE 隔膜,并通过控制推杆对隔膜位置进行控制。

该系列的特点是允许的工作压力非常高。M800 系列泵头的排出压力最高可达 1000 巴。

开发高压泵头的最大挑战之一是隔膜夹紧系统。由于采用了LEWA开发的专利解决方案,夹紧位置在排气冲程中不会 "呼吸"。

膜片夹紧系统区域内的圆周柔性唇缘形成的压痕实现了这一点。使用有限元法(FEM)计算出的这种几何形状导致了夹持系统完全不同的运动特性(具体来说:夹持位置的两半不会出现相对于彼此的负轴向运动)。

  • 工作压力极高,同时使用可自由摆动的 PTFE 隔膜
  • 由于使用了尽可能少的材料,LEWA能够在高压范围内提供价格低廉的选择(与金属隔膜泵头相比,外径小;无穿孔板)
  • 密封 - 泵送流体或液压油无泄漏
  • 计量精度高
  • 隔膜使用寿命长
  • 可防止误操作和不允许的运行状态,从而实现出色的系统可用性。
  • 膜片可自由摆动,通用性强 - 可防止泵送流体中的灰尘或微粒进入。它也适用于悬浮液
  • 对隔膜进行连续监测,以便计划停机时间
  • 使用接地衬套的柱塞密封免维护

技术数据

类型最大压力最大 每个泵头的最大流量温度最大粘度
M8001,000 bar1 m³/h-10/+60 °C100,000 mPa∙s
Pump head M800

功能

M800被分为3个模块:

  • 液体通过A区进行输送。
  • B区是液压室,装有液压油。
  • C区用作液压流体的储存库,并进行降压。

多层隔膜(也称为夹层隔膜)将A区和B区隔开,同时用于将A区和B区与大气隔离。由于它是静态密封,因此可以认为泵头是密封的。B区和C区由一个活塞和多个液压阀分开,并可以对多层隔膜的工作状态进行连续监测。

泵头 M200/M400 - 用于特殊要求的不锈钢隔膜

LEWA M200/M400 是一种泵头,配有不锈钢(或哈氏合金或钛等其他优质材料)制成的液压驱动隔膜。它适用于不能再使用塑料隔膜的场合:

  • 可承受极高的工作压力
  • 工作温度极高
  • 绝对抗扩散

技术数据

类型最大压力最大流量 每个泵头的最大流量温度最大粘度
M200/M4001,200 bar0.8 m³/h-40/+200 °C500 mPa∙s
Pump head M200

功能

 M200/M400被分为3个模块:

  • 液体通过A区进行输送。
  • B区是液压室,装有液压油。
  • C区用作液压流体的储存库,并进行降压。

多层隔膜(也称为夹层隔膜)将A区和B区隔开,同时用于将A区和B区与大气隔离。由于它是静态密封,因此可以认为泵头是密封的。B区和C区由一个活塞和多个液压阀分开,并可以对多层隔膜的工作状态进行连续监测。

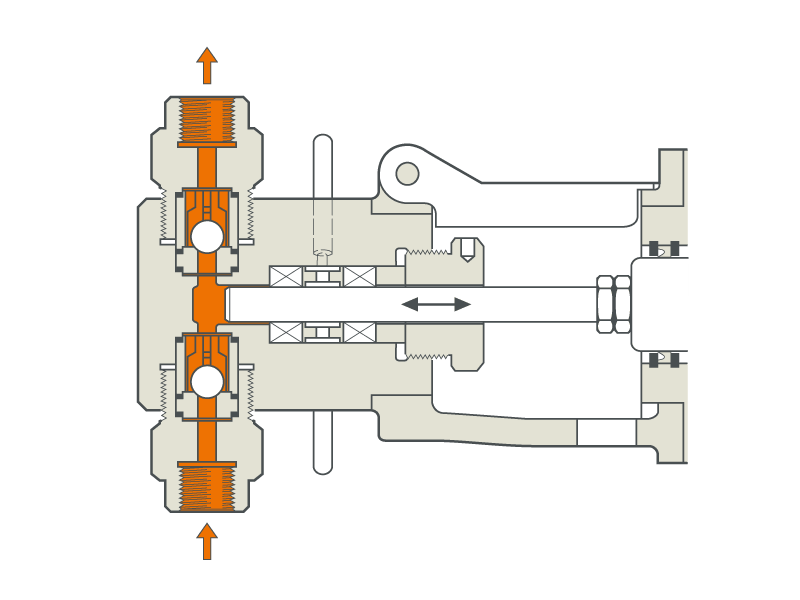

泵头 K110/K111 - K210/K211 - 适用于直接应用

在柱塞泵中,活塞直接取代输送流体。活塞和柱塞密封件都是润湿的。由于采用了合适的活塞材料和密封设计,因此具有很高的运行可靠性。

  • 结构简单,经久耐用
  • 计量精度高
  • 活塞使用寿命长,柱塞密封性好,这得益于活动活塞和针对不同应用选择的材料
  • LEWA活塞泵头只需少量维护工作

柱塞密封件的选择取决于流体、压力和温度。柱塞泵最好用于简单、无问题的流体。

技术数据

类型最大压力最大流量 每个泵头的最大流量温度最大粘度
K110/111
K210/211
500 bar9 m³/h-70/+400 °C1,500,000 mPa∙s
K511176 bar1.5 m³/h-20/+150 °C100,000 mPa∙s

    功能

    所有LEWA柱塞泵头根据位移原理工作。活塞直接吸入被测量的流体并将其排入排放管道。柱塞密封设计为一种动态密封形式,采用夹紧填料盒或带型材密封圈的形式。工艺阀门通过泵扬程的压力变化开启,通过移动阀体的重力或弹簧力关闭。

    这种可用的完整的加热夹套是经过特殊设计的,腐蚀性,有毒的易燃的流体推荐使用隔膜泵泵头。

    • K110/K111:带简单填料函的标准泵头
    • K210/K211:带特殊填料函的高压泵头
    • K511:特殊设计,具有完整的加热夹套。
    Pump head series K
